20年專注，致力成為色母料供應(yīng)商！卡博特的一級代理商

    北京吉和色母料有限公司

BEI JING JIHE COLOUR MASTER BATCH CO.,LTD

 PPA多功能加工助劑母料

   產(chǎn)品說明書

PE9199(PPA)多功能加工助劑母料是以LDPE為載體樹脂，含有高濃度的多功能氟助劑，能使所加工的各類LLDPE/LDPE膜材具有多方面的綜合優(yōu)良性能。適用于mLLDPE,LLDPE,HDPE,EVA等聚烯烴樹脂。

物理性能

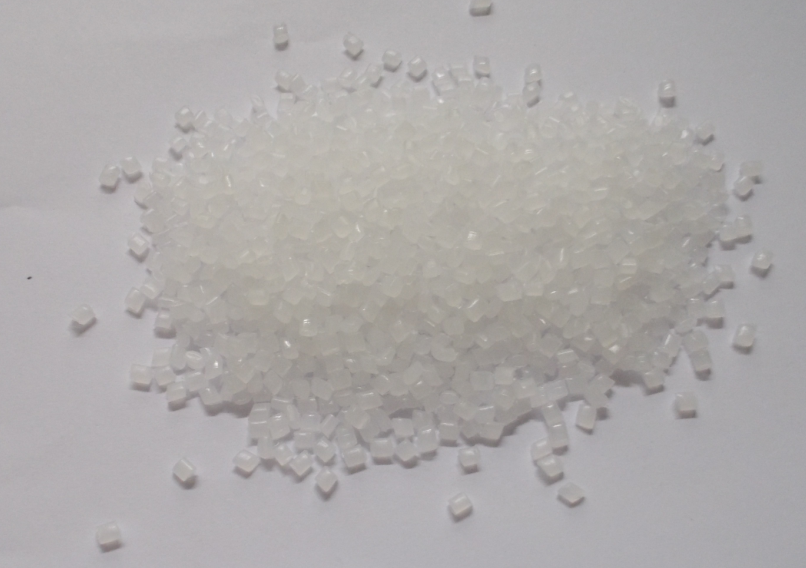

1.外觀                        乳白色顆粒（透明狀）

2.熔指                        1.5-4.0

3.揮發(fā)份（105℃  1 h）%       ﹤0.08

產(chǎn)品功能

1．  能有效地消除中、高速PE熔體流經(jīng)設(shè)備鋼鐵表面時(shí)的剪切應(yīng)力在膜材表面所產(chǎn)生的明顯水波紋(俗稱:蛇皮紋、鯊魚皮)

2．  能在不改變吹膜設(shè)備原有工藝條件的情況下,設(shè)備生產(chǎn)能力可自動提升5%-10%,在不增加主電動機(jī)電耗但提高螺桿轉(zhuǎn)速的情況下，生產(chǎn)能力可進(jìn)一步提高到10%-30%。

3．  能降低模頭溫度10℃-15℃，因而能提高普通設(shè)備加工各類高性能PE原料的泡體穩(wěn)定性，保證了生產(chǎn)工藝條件。

4．  能提高擠出機(jī)螺桿的塑化效能，從而提高了膜材的透明度，提高了膜材的表面平滑度、膜材的厚度均勻性及厚度穩(wěn)定性，從而保證精細(xì)印刷品質(zhì)、保證膠袋封口強(qiáng)度的可靠性。

5．  能大幅度減少由吹膜或壓延加工過程中所產(chǎn)生的晶點(diǎn)，因此，能大幅度減少精細(xì)印刷時(shí)由晶點(diǎn)所造成的“白點(diǎn)”。

6．  減少或消除機(jī)頭析出物，消除了由模頭或設(shè)備傳動部件對膜材表面所造成的縱向拖痕。

7.可很容易加工含有大量茂金屬催化MLLDPE的膜材。

使用方法

1、  初次使用前設(shè)備必須徹底清潔干凈。

2、  開機(jī)后先用含有5%的PE9199(PPA)的基料運(yùn)行30分鐘，然后調(diào)整至正常濃度（0.5%-2%）生產(chǎn)

3.長期連續(xù)使用本類母料的設(shè)備，可以直接開機(jī)調(diào)整到正常濃度生產(chǎn)。

保質(zhì)期：2年30℃以下避光避濕保存

包  裝：紙塑復(fù)合袋       25公斤

幫您解決擠出問題

從樹脂到薄膜、管材和塑料瓶PPA可以順利解決很多塑料擠出難題。

僅加入100-1000ppm,PPA能極大地減低或消除諸如鯊魚皮等熔體破裂或其他口模顆粒堆積現(xiàn)象。這種塑料加工助劑能讓您充分利用LLDPE或HMW-HDPE的高強(qiáng)度特性而不犧牲產(chǎn)品的質(zhì)量，同時(shí)無需改變您現(xiàn)有的設(shè)備。測試表明使用這種加工助劑，即使是非常低的量也能增加產(chǎn)量，同時(shí)不會產(chǎn)生新的問題。

一般來說未使用PPA的聚合物在模口流動過程（中間和兩側(cè)流速不均衡易造成出模膨脹、聚合物表面粗糙）。使用PPA后，聚合物表面光滑，流速均衡，生產(chǎn)加工效率顯著提高。

什么是PPA聚合物加工助劑？

PPA是一類含氟高分子聚合物為基礎(chǔ)結(jié)構(gòu)的添加劑，它能幫助您改善聚合物的加工性能。

PPA聚合物加工助劑能提供怎樣的幫助？

通常，PPA能讓您在使用同樣當(dāng)前設(shè)備的條件下加工更強(qiáng)韌的樹脂，卻沒有相濟(jì)而來的加工問題，例如：

◎可以轉(zhuǎn)而使用更低熔指的樹脂，特別是熔指小于1.0的樹脂，而在通常情況下使用這些牌號的樹脂時(shí)產(chǎn)量和熔體破裂是很難解決的問題。

◎可以提高LLDPE的混合樹脂中LLDPE的比例，甚至全部采用LLDPE，以充分發(fā)揮LLDPE優(yōu)異的物理機(jī)械性能。

◎可以采用更窄口縫來加工以獲得更好的取向平衡。

◎可以在較低溫度下加工樹脂以減少冷卻的要求。

無論是否轉(zhuǎn)換到更強(qiáng)韌的牌號，PPA均能顯示：

◎提高產(chǎn)量和降低能耗。

◎減少表面缺陷，如常見的鯊魚皮現(xiàn)象。

◎減少或消除模口處積料現(xiàn)象。

◎允許擠出溫度敏感型樹脂或需低溫?cái)D出的樹脂。

◎減少擠出過程中的晶點(diǎn)。

◎延長連續(xù)加工時(shí)間。

樹脂的機(jī)械性能是否受到影響？

沒有直接影響，因?yàn)槭褂昧刻汀Ｏ喾矗?/span>PPA能提高產(chǎn)品的機(jī)械性能因?yàn)槟梢允褂酶鼜?qiáng)韌的樹脂，使用更好的加工工藝。

PPA對表面的印刷或封口有無影響？

PPA不會在產(chǎn)品的表面噴出，故對影響表面 印刷或封口的表面化學(xué)特性沒有影響，PPA甚至可以提高印刷質(zhì)量因?yàn)橐严垠w破裂現(xiàn)象。

使用指導(dǎo)

如何正確地使用和評價(jià)PPA聚合物加工助劑：PPA是一種添加量ppm級產(chǎn)品，其使用效果即依賴于正確牌號選擇，也依賴于助劑在樹脂中均勻分散。

添加了PPA的配方開始擠出后，涂覆過程隨之開始。經(jīng)過一定的時(shí)間，當(dāng)涂覆層穩(wěn)定后，PPA就能發(fā)揮穩(wěn)定的功效。涂覆層穩(wěn)定時(shí)間一般為30-60分鐘。

如果希望進(jìn)一步提高產(chǎn)效，縮短涂覆層穩(wěn)定時(shí)，建議使用2-4%（多可以用到10%）的高濃度PPA母粒進(jìn)行快速擠出涂覆一定時(shí)間，然后再切換到正常配方生產(chǎn)。

在PPA聚合物加工助劑的評估過程中，有可能會出現(xiàn)難估其功效的情況。這種情況的產(chǎn)生可能是由于下列原因造成：

1.      PPA牌號選用不當(dāng)；

2.      PPA添加量不足；

3.      PPA分散不良；

4.      設(shè)備因素，如機(jī)器的清潔程度影響；

5.      配方中其它添加劑的相互干擾作。
